近日，我所氢能与先进材料研究部氢化物能源化学研究中心（DNL1901组群）陈萍研究员、曹湖军研究员团队在固态储氢领域取得新进展。团队构建了光和光热驱动的氨基锂—氢化锂（LiNH2-2LiH）储放氢过程，实现了温和条件下大于10 wt.%的高容量可逆储氢。
高容量、低能耗的固态可逆储氢技术可为氢能规模化应用提供重要支撑。陈萍团队建立的氨基化物—氢化物复合材料体系（Nature，2002；Adv. Mater.，2004；Adv. Energy Mater.，2017），是储氢材料家族中的重要一员。其中，LiNH2-2LiH复合材料可逆储氢大于10 wt.%。但受热力学平衡限制，该体系完全脱氢需要温度达到400℃左右。

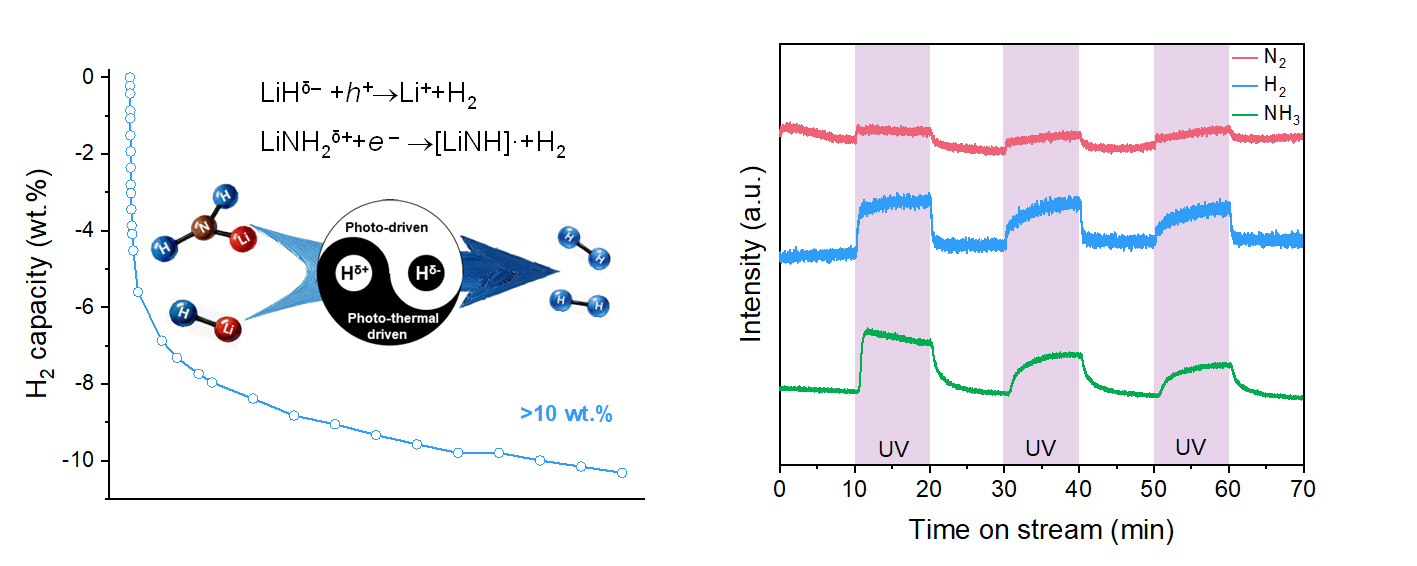

基于前期对光致活化Li-H键（Nat. Chem.，2024；J. Phys. Chem. Lett.，2024）及N-H键（Adv. Sci.，2025；J. Am. Chem. Soc.，2026）的研究工作，本工作进一步将光活化策略拓展至LiNH2-2LiH。研究发现，UV光可活化LiNH2-2LiH体系中的N-H和Li-H键；在2.9 W·cm-2全光谱光照下，该材料呈现较强的光和光热耦合效应，放氢量可达10.16 wt.%。经6次吸放氢循环后，该体系容量基本保持。此外，团队还实现了LiNH2-2LiH体系在自然太阳光照下的快速放氢，验证了太阳能直接驱动固态材料放氢的能力。
相关研究以“Solar‐Driven Reversible Hydrogen Storage Over LiNH2-2LiH”为题，于近日发表在《德国应用化学》（Angewandte Chemie International Edition）上，该工作的第一作者是我所DNL1901组群联合培养博士研究生程咨博和关业勤副研究员。上述工作得到国家重点研发计划、国家自然科学基金、中国科学院A类先导专项“高能效低压固态储释氢”、辽宁省科技重大专项等项目的支持。（文/图 程咨博）
